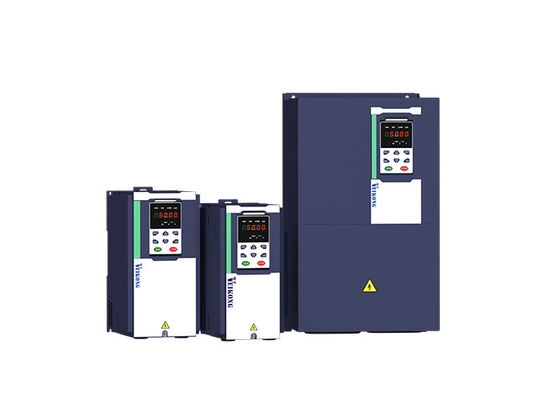

Ηλιακή υποστήριξη GPRS ελεγκτών 2.2kw 4kw 5.5kw 7.5kw αντλιών 99% MPPT 380V



Εξαρτήματα:

1. GPRS (υποστήριξη 2g/3g/4g Διαδίκτυο)



2. Αριθμητικό πληκτρολόγιο LCD





3. Αντιδραστήρας παραγωγής




Vfd500-PV ηλιακή εικόνα αναστροφέων αντλιών:

Σειρά τρόπου

Συνδέστε το διάγραμμα καλωδίων

Για τη σύνδεση μηχανών ενιαίας φάσης 220V

1: Ασύγχρονη μέθοδος καλωδίωσης μηχανών ενιαίας φάσης (χωρίς αρχικό πυκνωτή):

Ειδοποίηση: Το U συνδέεται με το κοινό τέλος της έναρξης τυλίγοντας και τυλίγοντας εργασίας, το Β συνδέεται με το αρχικό τύλιγμα, και το W συνδέεται με το τύλιγμα εργασίας

Η μονοφασική ασύγχρονη μηχανή εάν η περιστροφική οδήγηση δεν είναι σωστή, εσείς μπορεί καλωδίωση να αλλάξει την του Β και W ή να θέσει P22.13=1.

Πρώτη λύση: Καθορισμένη παράμετρος P11.01=1 (τύπος μηχανών ενιαίας φάσης χωρίς πυκνωτή) ή δεύτερη λύση: καθορισμένο P00.11=00031 εάν η συχνότητα μηχανών σας είναι 50 Hz ή καθορισμένο P00.11=32 εάν η συχνότητα μηχανών σας είναι 60HZ

Για τη σύνδεση μηχανών ενιαίας φάσης 220V

2: Μονοφασική ασύγχρονη μέθοδος καλωδίωσης μηχανών (με τον πυκνωτή)

Notice1: Πρώτη λύση: Συνδέστε το καλώδιο μηχανών με το τελικά U και το Β δύναμης και εισάγετε τον τρόπο BSC για να θέσετε την παράμετρο P23.15=0 (προστασία προστατευτικών καλυμμάτων απώλειας φάσης παραγωγής) ή τη δεύτερη λύση: θέστε μακρο P00.11=00021 εάν η συχνότητα μηχανών σας είναι 50HZ ή καθορισμένο P00.11=22 εάν η συχνότητα μηχανών σας είναι 60HZ
