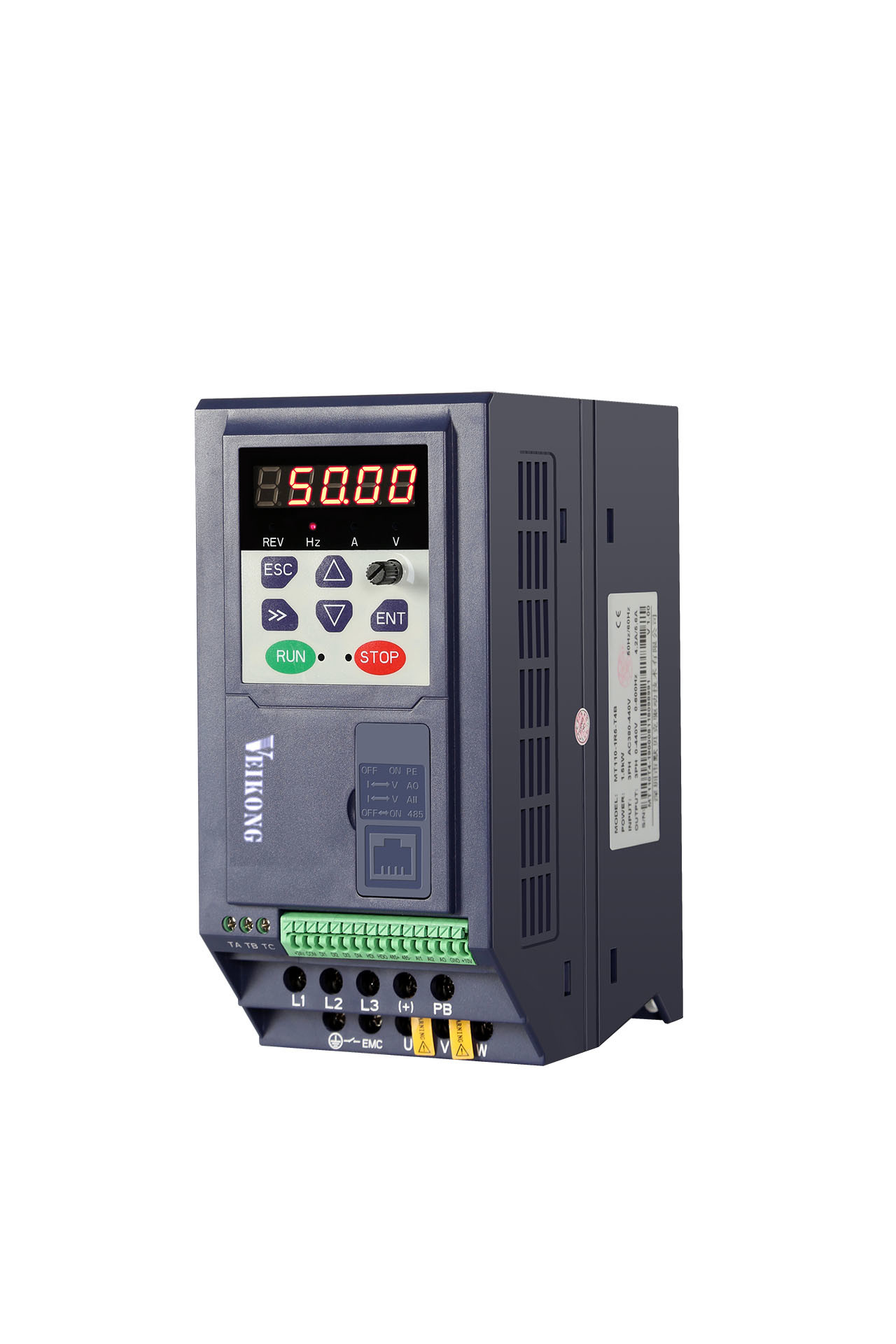

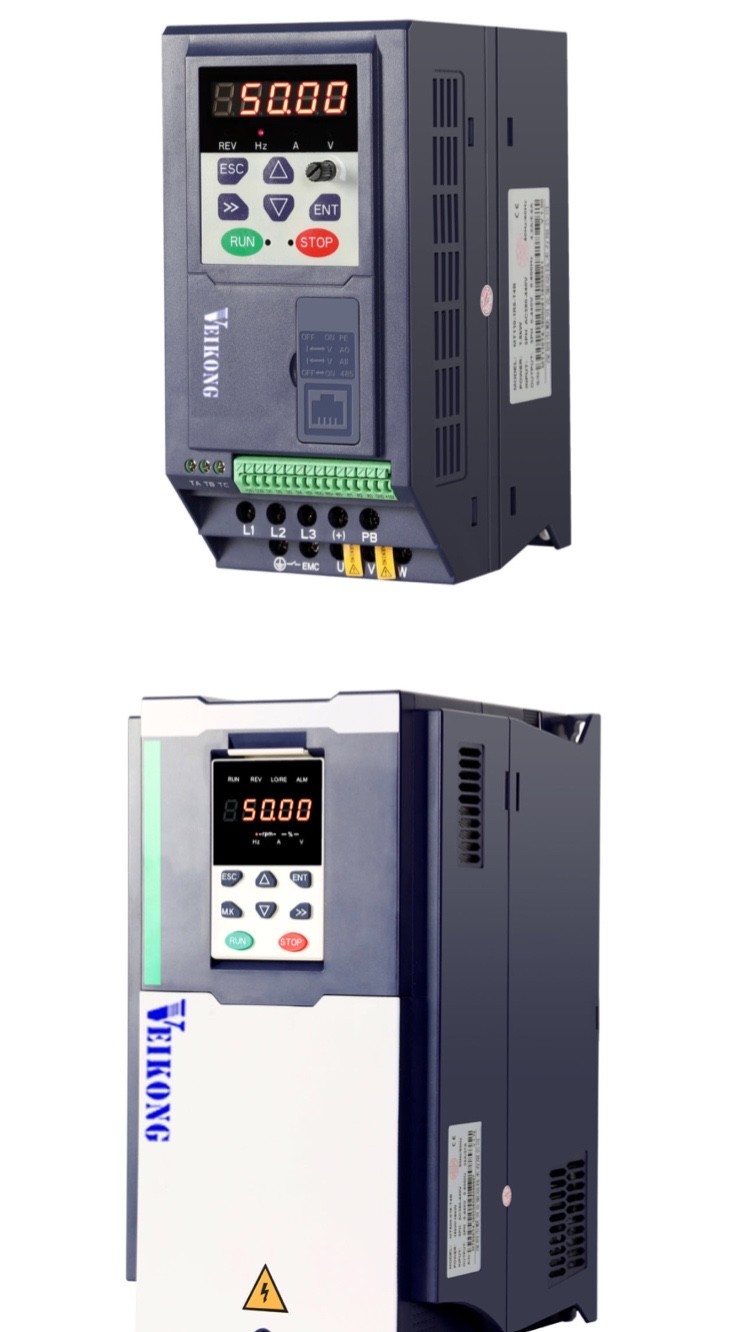

2200W 4000W υποβρύχιο μίνι μέγεθος Drive συχνότητας αντλιών VFD μεταβλητό

Στοιχείο

Specifiation

Εισαγωγή

Τάση Inuput

1phase/3phase 220V: 200V~240V

3 φάση 380V-480V: 380V~480V

Σειρά διακύμανσης τάσης

-15%~10%

Συχνότητα εισαγωγής

50Hz/60Hz, διακύμανση λιγότερο από 5%

Παραγωγή

Τάση παραγωγής

1/3phase: 0~input τάση

Ικανότητα υπερφόρτωσης

Εφαρμογή γενικού σκοπού: η δεκαετία του '60 για 150% του εκτιμημένου ρεύματος

Ελαφριά εφαρμογή φορτίων: η δεκαετία του '60 για 120% του εκτιμημένου ρεύματος

Έλεγχος

Τρόπος ελέγχου

V/f έλεγχος

Διανυσματικός έλεγχος ροής Sensorless χωρίς κάρτα PG (SVC)

Λειτουργών τρόπος

Έλεγχος ταχύτητας, έλεγχος ροπής (SVC)

Σειρά ταχύτητας

1:100 (V/f)

1:200 (SVC)

Ακρίβεια ελέγχου ταχύτητας

±0.5% (V/f)

±0.2% (SVC)

Απάντηση ταχύτητας

5Hz (V/f)

20Hz (SVC)

φάσμα συχνότητας

0.00~600.00Hz (V/f)

0.00~200.00Hz (SVC)

Ψήφισμα συχνότητας εισαγωγής

Ψηφιακή ρύθμιση: 0,01 Hz

Ανάλογο που θέτει: μέγιστη συχνότητα Χ 0,1%

Ροπή ξεκινήματος

150%/0.5Hz (V/f)

180%/0.25Hz (SVC)

Ακρίβεια ελέγχου ροπής

SVC: μέσα σε 5Hz10%, επάνω από 5Hz5%

VC: 3.0%

V/f καμπύλη

V / τύπος καμπυλών φ: ευθεία γραμμή, πολυσημειακός, λειτουργία δύναμης, χωρισμός Β/φ

Υποστήριξη ώθησης ροπής: Αυτόματη ώθηση ροπής (εργοστάσιο που θέτει), χειρωνακτική ώθηση ροπής

Συχνότητα που δίνει την κεκλιμένη ράμπα

Υποστήριξη γραμμική και επιτάχυνση και επιβράδυνση καμπυλών του S

4 ομάδες χρόνου επιτάχυνσης και επιβράδυνσης, θέτοντας σειρά 0.00s ~ 60000s

Έλεγχος τάσης ΣΥΝΕΧΩΝ λεωφορείων

Overvoltage έλεγχος στάβλων: περιορίστε την ηλεκτρική παραγωγή της μηχανής με τη ρύθμιση της συχνότητας παραγωγής για να αποφύγει το ελάττωμα τάσης

Έλεγχος στάβλων Undervoltage: ελέγξτε την κατανάλωση ισχύος της μηχανής με τη ρύθμιση της συχνότητας παραγωγής για να αποφύγει την αποτυχία παρεκκλίσεων

Έλεγχος VdcMax: Περιορίστε το ποσό ισχύος που παράγεται από τη μηχανή με τη ρύθμιση της συχνότητας παραγωγής για να αποφύγει over-voltage το ταξίδι

Έλεγχος VdcMin: Ελέγξτε την κατανάλωση ισχύος της μηχανής με τη ρύθμιση της συχνότητας παραγωγής, για να αποφύγει το ελάττωμα undervoltage άλματος

Συχνότητα μεταφορέων

1kHz~16kHz (ποικίλλει ανάλογα με τον τύπο)

Μέθοδος ξεκινήματος

Άμεση έναρξη (μπορεί να είναι ΣΥΝΕΧΕΣ φρένο) επιταχύνετε την έναρξη καταδίωξης

Μέθοδος στάσεων

Στάση επιβράδυνσης (μπορεί να είναι συνεχές ρεύμα φρενάροντας) ελεύθερος να σταματήσει

Λειτουργία Maincontrol

Ο έλεγχος σκουντημάτων, έλεγχος μαρασμού, μέχρι 16 επιταχύνει τη λειτουργία, την επικίνδυνη αποφυγή ταχύτητας, μετατροπή λειτουργίας συχνότητας ταλάντευσης τη χρονική, επιτάχυνσης και επιβράδυνσης, χωρισμός VF, πέρα από το φρενάρισμα διέγερσης, τον έλεγχο διαδικασίας PID, τον ύπνο και ξυπνήστε τη λειτουργία, την ενσωματωμένη απλή λογική PLC, τα εικονικά τερματικά εισαγωγής και παραγωγής, την ενσωματωμένη μονάδα καθυστέρησης, την ενσωματωμένη μονάδα σύγκρισης και τη μονάδα λογικής, το στήριγμα παραμέτρου και την αποκατάσταση, τέλειο αρχείο ελαττωμάτων, αναστοιχειοθέτηση ελαττωμάτων, δύο ομάδες μηχανών, καλωδίωση παραγωγής ανταλλαγής λογισμικού, ΕΠΆΝΩ τερματικών/ΚΆΤΩ

Λειτουργία

Αριθμητικό πληκτρολόγιο

Ψηφιακό αριθμητικό πληκτρολόγιο οδηγήσεων και αριθμητικό πληκτρολόγιο LCD (επιλογή) και επίδειξη των εξωτερικών οδηγήσεων

επικοινωνία

Πρότυπα:

Επικοινωνία MODBUS

Τερματικό εισαγωγής

Ταξινομήστε το Α: 4 ψηφιακά τερματικά εισαγωγής και τερματικά 1 αναλογικά εισαγωγής

Μέγεθος Β: 5 ψηφιακά τερματικά εισαγωγής, ένας από τα οποία υποστηρίζει το μεγάλο σφυγμό που εισάγεται μέχρι 50kHz 2 αναλογική εισαγμένη terminalssupport 0 εισαγωγή τάσης ~ 10V ή 0 τρέχουσα εισαγωγή ~ 20mA

Τερματικό παραγωγής

Ψηφιακό τερματικό παραγωγής μεγέθους Α1

1 τερματικό παραγωγής ηλεκτρονόμων (υποστηρίξτε το ΚΑΝΕΝΑ μόνο)

τα τερματικά 1 αναλογικής παραγωγής, υποστηρίζουν 0 την τρέχουσα παραγωγή ~ 20mA ή 0 την παραγωγή τάσης ~ 10V

Μέγεθος Β 1 ψηφιακό τερματικό παραγωγής

1 τερματικό παραγωγής μεγάλου σφυγμού (ανοικτός τύπος συλλεκτών), υποστηρίζει 0 την τετραγωνική παραγωγή σημάτων κυμάτων ~ 50kHz

1 τερματικό παραγωγής ηλεκτρονόμων (ΥΠΟΣΤΗΡΙΞΤΕ το αριθ. ΚΑΙ NC)

τα τερματικά 1 αναλογικής παραγωγής, υποστηρίζουν 0 την τρέχουσα παραγωγή ~ 20mA ή 0 την παραγωγή τάσης ~ 10V

Προστασία

Αναφέρετε στο κεφάλαιο 6 «την ανίχνευση μηχανικών βλαβών και τα αντίμετρα» για τη λειτουργία προστασίας

Περιβάλλον

Θέση εγκατάστασης

Εσωτερικός, κανένα άμεσο φως του ήλιου, σκόνη, διαβρωτικό αέριο, καύσιμο αέριο, καπνός πετρελαίου, ατμός, σταλαγματιά ή άλας.

Ύψος

0-3000m.inverter θα είναι εάν ύψος υψηλότερο than1000m και εκτίμησε το ρεύμα παραγωγής θα μειώσει από 1% εάν αύξηση ύψους κατά 100m

Περιβαλλοντική θερμοκρασία

-10°C~ +40°C, μέγιστο 50°C (εάν η περιβαλλοντική θερμοκρασία είναι μεταξύ 40°C και 50°C) εκτίμησε τη μείωση ρευμάτων παραγωγής από 1,5% εάν αύξηση θερμοκρασίας από 1°C

Υγρασία

Λιγότερο από 95%RH, χωρίς συμπύκνωση

Δόνηση

Λιγότερο από 5,9 m/s2 (0,6 γ)

Θερμοκρασία αποθήκευσης

-20°C ~ +60°C

Άλλοι

Εγκατάσταση

Wall-mounted, πάτωμα-ελεγχόμενο γραφείο, transmural

Επίπεδο προστασίας

IP20

μέθοδος ψύξης

ΑΝΑΓΚΑΣΜΈΝΟΣ - Η ΑΕΡΌΨΥΞΗ ΓΙΑ ΤΟ ΜΕΓΕΘΟΣ Β, ΤΑΞΙΝΟΜΕΊ ΤΟ Α (ΦΥΣΙΚΉ ΨΎΞΗ)

Πρότυπο

Ικανότητα δύναμης

(KVA)

Ρεύμα εισαγωγής

(α)

Ρεύμα παραγωγής (Α)

Προσαρμόσιμη μηχανή

(KW)

ΜΕΓΕΘΟΣ

Μονάδα φρένων

Βαρύ φορτίο

Ελαφρύ φορτίο

φάση 3: 380V-480V, 50/60Hz

VFD500M-R75GT4B

1.6

3.2

2.5

4.2

0,75

ΜΕΓΕΘΟΣ Β

Εσωτερικός

VFD500M-1R5GT4B

2.8

4.7

4.2

5.6

1.5

VFD500M-2R2GT4B

3.7

7.8

5.6

9.4

2.2

VFD500M-4R0GT4B

6.2

11.6

9.4

10.5

3.7

VFD500M-5R5GT4B

8.6

15.6

13.0

17.0

5.5

ΜΕΓΕΘΟΣ Γ

Εσωτερικός

VFD500M-7R5GT4B

11.2

20.5

17.0

23.0

7.5

1 φάση: 200-240V, 50/60Hz

VFD500M-R40GS2B

1.2

6.9

2.8

3.2

0,4

SIZEA

Εσωτερικός

VFD500M-R75GS2B

2.1

12.2

4.5

4.8

0,75

VFD500M-1R5GS2B

3.1

17.0

8.0

10.6

1.5

SIZEB

VFD500M-2R2GS2B

4.1

21.0

10.6

12.5

2.2

φάση 3: 200V-240V, 50/60Hz

VFD500M-R40GT2B

1.2

4

2.8

3.2

0,4

Μέγεθος Β

Εσωτερικός

VFD500M-R75GT2B

2.1

7.1

4.5

4.8

0,75

VFD500M-1R5GT2B

3.1

11.3

8.0

10.6

1.5

VFD500M-2R2GT2B

4.1

14.5

10.6

12.5

2.2
