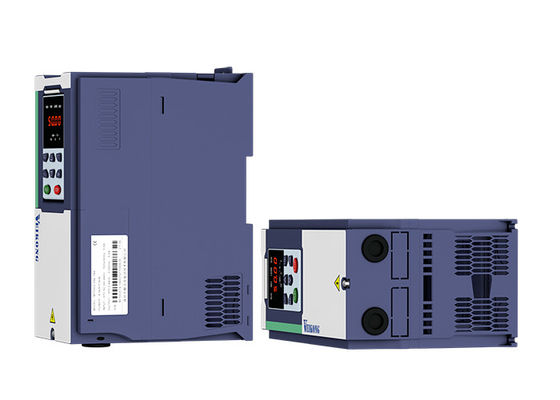

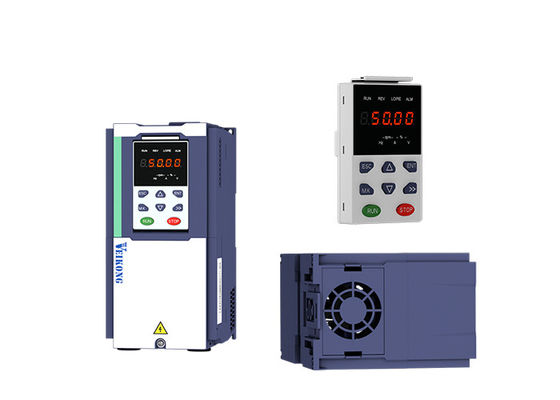

Μεταβλητό Drive συχνότητας μηχανών VFD 5.5KW 7hp για τον εξοπλισμό μηχανών εναλλασσόμενου ρεύματος

Στοιχείο

Προδιαγραφή

Εισαγωγή

Τάση εισαγωγής

1phase/3phase 220V: 200V~240V

3 φάση 380V-480V: 380V~480V

Σειρά διακύμανσης τάσης

-15%~10%

Συχνότητα εισαγωγής

50Hz/60Hz, διακύμανση λιγότερο από 5%

Παραγωγή

Τάση παραγωγής

3phase: 0~input τάση

Ικανότητα υπερφόρτωσης

Εφαρμογή γενικού σκοπού: η δεκαετία του '60 για 150% του εκτιμημένου ρεύματος

Ελαφριά εφαρμογή φορτίων: η δεκαετία του '60 για 120% του εκτιμημένου ρεύματος

Έλεγχος

Τρόπος ελέγχου

V/f έλεγχος

Διανυσματικός έλεγχος ροής Sensorless χωρίς κάρτα PG (SVC)

Διανυσματικός έλεγχος ροής ταχύτητας αισθητήρων με την κάρτα PG (VC)

Λειτουργών τρόπος

Έλεγχος ταχύτητας, έλεγχος ροπής (SVC και VC)

Σειρά ταχύτητας

1:100 (V/f)

1:200 (SVC)

1:1000 (VC)

Ακρίβεια ελέγχου ταχύτητας

±0.5% (V/f)

±0.2% (SVC)

±0.02% (VC)

Απάντηση ταχύτητας

5Hz (V/f)

20Hz (SVC)

50Hz (VC)

Φάσμα συχνότητας

0.00~600.00Hz (V/f)

0.00~200.00Hz (SVC)

0.00~400.00Hz (VC)

Ψήφισμα συχνότητας εισαγωγής

Ψηφιακή ρύθμιση: 0,01 Hz

Ανάλογο που θέτει: μέγιστη συχνότητα Χ 0,1%

Ροπή ξεκινήματος

150%/0.5Hz (V/f)

180%/0.25Hz (SVC)

200%/0Hz (VC)

Ακρίβεια ελέγχου ροπής

SVC: μέσα σε 5Hz10%, επάνω από 5Hz5%

VC: 3.0%

V/f καμπύλη

V / τύπος καμπυλών φ: ευθεία γραμμή, πολυ σημείο, λειτουργία δύναμης, χωρισμός Β/φ

Υποστήριξη ώθησης ροπής: Αυτόματη ώθηση ροπής (εργοστάσιο που θέτει), χειρωνακτική ώθηση ροπής

Συχνότητα που δίνει την κεκλιμένη ράμπα

Υποστήριξη γραμμική και επιτάχυνση και επιβράδυνση καμπυλών του S

4 ομάδες χρόνου επιτάχυνσης και επιβράδυνσης, θέτοντας σειρά 0.00s ~ 60000s

Έλεγχος τάσης ΣΥΝΕΧΩΝ λεωφορείων

Over-voltage έλεγχος στάβλων: περιορίστε την ηλεκτρική παραγωγή της μηχανής με τη ρύθμιση της συχνότητας παραγωγής για να αποφύγει το ελάττωμα τάσης

Έλεγχος στάβλων κάτω από-τάσης: ελέγξτε την κατανάλωση ισχύος της μηχανής με τη ρύθμιση της συχνότητας παραγωγής για να αποφύγει την αποτυχία παρεκκλίσεων

Έλεγχος VdcMax: Περιορίστε το ποσό ισχύος που παράγεται από τη μηχανή με τη ρύθμιση της συχνότητας παραγωγής για να αποφύγει over-voltage το ταξίδι

Vdc ελάχιστος έλεγχος: Ελέγξτε την κατανάλωση ισχύος της μηχανής με τη ρύθμιση της συχνότητας παραγωγής, για να αποφύγει το ελάττωμα κάτω από-τάσης άλματος

Συχνότητα μεταφορέων

1kHz~12kHz (ποικίλλει ανάλογα με τον τύπο)

Μέθοδος ξεκινήματος

Άμεση έναρξη (μπορεί να είναι ΣΥΝΕΧΕΣ φρένο) επιταχύνετε την έναρξη καταδίωξης

Μέθοδος στάσεων

Στάση επιβράδυνσης (μπορεί να είναι συνεχές ρεύμα φρενάροντας) ελεύθερος να σταματήσει

Κύρια λειτουργία ελέγχου

Ο έλεγχος σκουντημάτων, έλεγχος μαρασμού, μέχρι 16 επιταχύνει τη λειτουργία, την επικίνδυνη αποφυγή ταχύτητας, μετατροπή λειτουργίας συχνότητας ταλάντευσης τη χρονική, επιτάχυνσης και επιβράδυνσης, χωρισμός VF, πέρα από το φρενάρισμα διέγερσης, τον έλεγχο διαδικασίας PID, τον ύπνο και ξυπνήστε τη λειτουργία, την ενσωματωμένη απλή λογική PLC, τα εικονικά τερματικά εισαγωγής και παραγωγής, την ενσωματωμένη μονάδα καθυστέρησης, την ενσωματωμένη μονάδα σύγκρισης και τη μονάδα λογικής, το στήριγμα παραμέτρου και την αποκατάσταση, τέλειο αρχείο ελαττωμάτων, αναστοιχειοθέτηση ελαττωμάτων, δύο ομάδες μηχανών, καλωδίωση παραγωγής ανταλλαγής λογισμικού, ΕΠΆΝΩ τερματικών/ΚΆΤΩ

Λειτουργία

Αριθμητικό πληκτρολόγιο

Ψηφιακό πληκτρολόγιο οδηγήσεων και αριθμητικό πληκτρολόγιο LCD (επιλογή)

Επικοινωνία

Πρότυπα:

Επικοινωνία MODBUS

ΜΠΟΡΕΣΤΕ ΝΑ ΑΝΟΙΞΕΤΕ ΚΑΙ PROFINET (ΣΤΗΝ ΑΝΆΠΤΥΞΗ)

Κάρτα PG

Επαυξητική κάρτα διεπαφών κωδικοποιητών (διαφορική παραγωγή και ανοικτός συλλέκτης), κάρτα περιστροφικών μετασχηματιστών

Τερματικό εισαγωγής

Πρότυπα:

5 ψηφιακά τερματικά εισαγωγής, ένας από τα οποία υποστηρίζει το μεγάλο σφυγμό που εισάγεται μέχρι 50kHz

2 αναλογικά τερματικά εισαγωγής, υποστηρίζουν 0 την εισαγωγή τάσης ~ 10V ή 0 την τρέχουσα εισαγωγή ~ 20mA

Κάρτα επιλογής:

4 ψηφιακά τερματικά εισαγωγής

2 αναλογική εισαγωγή τάσης εισαγωγής terminals.support-10V-+10V

Τερματικό παραγωγής

πρότυπα:

1 ψηφιακό τερματικό παραγωγής

1 τερματικό παραγωγής μεγάλου σφυγμού (ανοικτός τύπος συλλεκτών), υποστηρίζει 0 την τετραγωνική παραγωγή σημάτων κυμάτων ~ 50kHz

1 τερματικό παραγωγής ηλεκτρονόμων (ο δεύτερος ηλεκτρονόμος είναι μια επιλογή)

2 τερματικά αναλογικής παραγωγής, υποστηρίζουν 0 την τρέχουσα παραγωγή ~ 20mA ή 0 την παραγωγή τάσης ~ 10V

Κάρτα επιλογής: 4 ψηφιακά τερματικά παραγωγής

Προστασία

Αναφέρετε στο κεφάλαιο 6 «την ανίχνευση μηχανικών βλαβών και τα αντίμετρα» για τη λειτουργία προστασίας

Περιβάλλον

Θέση εγκατάστασης

Εσωτερικός, κανένα άμεσο φως του ήλιου, σκόνη, διαβρωτικό αέριο, καύσιμο αέριο, καπνός πετρελαίου, ατμός, σταλαγματιά ή άλας.

Ύψος

0-3000m.inverter θα είναι εάν ύψος υψηλότερο than1000m και εκτίμησε το ρεύμα παραγωγής θα μειώσει από 1% εάν αύξηση ύψους κατά 100m

Περιβαλλοντική θερμοκρασία

-10°C~ +40°C, μέγιστο 50°C (εάν η περιβαλλοντική θερμοκρασία είναι μεταξύ 40°C και 50°C) εκτίμησε τη μείωση ρευμάτων παραγωγής από 1,5% εάν αύξηση θερμοκρασίας από 1°C

Υγρασία

Λιγότερο από 95%RH, χωρίς συμπύκνωση

Δόνηση

Λιγότερο από 5,9 m/s2 (0,6 γ)

Θερμοκρασία αποθήκευσης

-20°C ~ +60°C

Άλλοι

Εγκατάσταση

Wall-mounted, πάτωμα-ελεγχόμενο γραφείο, transmural

Επίπεδο προστασίας

IP20

μέθοδος ψύξης

Αναγκασμένος - αερόψυξη

EMC

CE ROHS

Εσωτερικό φίλτρο EMC

Συμμορφώνεται με en61800-3

Κατηγορία C3

3$ο περιβάλλον

Πρότυπο

Ικανότητα δύναμης

(KVA)

Ρεύμα εισαγωγής

(α)

Ρεύμα παραγωγής (Α)

Προσαρμόσιμη μηχανή

(KW)

ΜΕΓΕΘΟΣ

Μονάδα φρένων

Βαρύ φορτίο

Ελαφρύ φορτίο

Τριφασικός: 380-480V, 50/60Hz

VFD500-R75GT4B

1.5

3.4

2.5

4.2

0,75

ΤΑΞΙΝΟΜΗΣΤΕ ΤΟ Α

Εσωτερικός

VFD500-1R5GT4B

3

5

4.2

5.6

1.5

VFD500-2R2GT4B

4

5.8

5.6

9.4

2.2

VFD500-4R0G/5R5PT4B

5.9

10.5

9.4

13.0

3.7

VFD500-5R5G/7R5PT4B

8.9

14.6

13.0

17.0

5.5

ΜΕΓΕΘΟΣ Β

VFD500-7R5G/011PT4B

11

20.5

17.0

23.0

7.5

VFD500-011G/015PT4B

17

26.0

25.0

31.0

11

ΜΕΓΕΘΟΣ Γ

Εσωτερικός

VFD500-015G/018PT4B

21

35.0

32.0

37.0

15

VFD500-018G/022PT4B

24

38.5

37.0

45.0

18.5

ΜΕΓΕΘΟΣ Δ

VFD500-022G/030PT4B

30

46.5

45.0

57.0

22

VFD500-030G/037PT4

40

62.0

60.0

75.0

30

ΜΕΓΕΘΟΣ Ε

επιλογή

VFD500-037G/045PT4

50

76.0

75.0

87.0

37

VFD500-045G/055PT4

60

92.0

90.0

110.0

45

ΜΕΓΕΘΟΣ Φ

VFD500-055G/075PT4

75

113.0

110.0

135.0

55

VFD500-075G/090PT4

104

157.0

152.0

165.0

75

ΜΕΓΕΘΟΣ Γ

VFD500-090G/110PT4

112

170.0

176.0

210.0

90

Εξωτερικός

VFD500-110G/132PT4

145

220.0

210.0

253.0

110

ΜΕΓΕΘΟΣ Χ

VFD500-132G/160PT4

170

258.0

253.0

304.0

132

ΜΕΓΕΘΟΣ Ι

VFD500-160G/185PT4

210

320.0

304.0

360.0

160

VFD500-185G/200PT4

245

372.0

360.0

380.0

185

ΜΕΓΕΘΟΣ J

VFD500-200G/220PT4

250

380.0

380.0

426.0

200

VFD500-220G/250PT4

280

425.0

426.0

465.0

220

ΜΕΓΕΘΟΣ Κ

VFD500-250G/280PT4

315

479.0

465.0

520.0

250

VFD500-280G/315PT4

350

532.0

520.0

585.0

280

ΜΕΓΕΘΟΣ Λ

VFD500-315G/355PT4

385

585.0

585.0

650.0

315

VFD500-355G/400PT4

420

638.0

650.0

725.0

355

ΜΕΓΕΘΟΣ Μ

VFD500-400G/450PT4

470

714.0

725.0

820.0

400

VFD500-450G/500PT4

530

800.0

820.0

/

450

ΜΕΓΕΘΟΣ Ν

VFD500-500G/560PT4

580

880.0

900.0

/

500

VFD500-560G/630PT4

630

950.0

980.0

/

560

ΜΕΓΕΘΟΣ Ο

VFD500-630GT4

710

1080

1120.

/

630

ΜΕΓΕΘΟΣ Ο

VFD500-710GT4

790

1200

1260

/

710

ΜΕΓΕΘΟΣ Ο

Ενιαία φάση: 220V, 50/60HZ

VFD500-R40GS2

1.3

6.0

3.2

5.6

0,4

ΤΑΞΙΝΟΜΗΣΤΕ ΤΟ Α

Ενσωματωμένος

VFD500-R75GS2

2.4

11.0

5.6

8.0

0,75

ΤΑΞΙΝΟΜΗΣΤΕ ΤΟ Α

VFD500-1R5GS2

3.5

15.0

8.0

10.6

1.5

ΤΑΞΙΝΟΜΗΣΤΕ ΤΟ Α

VFD500-2R2GS2

5.5

25.0

10.6

14.0

2.2

ΤΑΞΙΝΟΜΗΣΤΕ ΤΟ Α

VFD500-4R0GS2

7.7

35.0

17.0

23.0

4.0

ΜΕΓΕΘΟΣ Β

VFD500-5R5GS2

8.9

53.0

25.0

31.0

5.5

ΜΕΓΕΘΟΣ Γ

VFD500-7R5GS2

11

67.0

32.0

37.0

7.5

ΜΕΓΕΘΟΣ Γ
