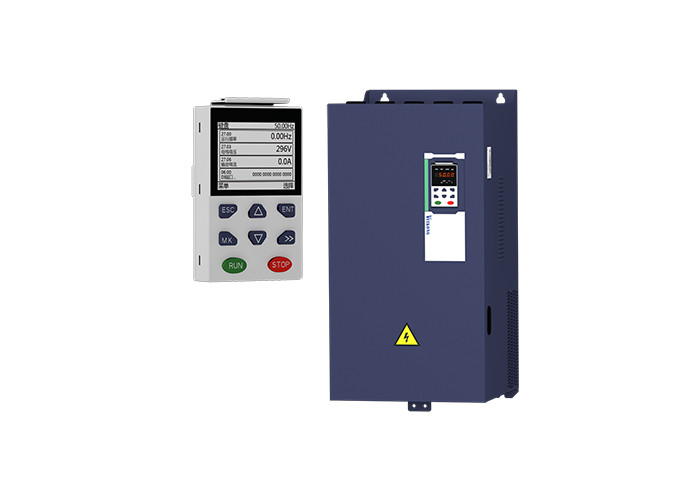

Τριφασικό Drive 30kw 40hp συχνότητας ενιαίας φάσης VFD μεταβλητό

Όταν η πηγή αναφοράς PID είναι ψηφιακή ρύθμιση, το PID ψηφιακά θέτοντας 0~3 εξαρτάται από τη λειτουργία DI terminal 43 (προετοιμασμένο τερματικό Ι PID) και 44 (προετοιμασμένο τερματικό 2 PID):

Παραδείγματος χάριν: Όταν AI1 χρησιμοποιείται ως PID ανατροφοδοτήστε, εάν η μεγάλη έκταση αντιστοιχεί στην πίεση 16.0kg και απαιτήστε τον έλεγχο PID για να είστε 8.0kg κατόπιν θέστε P40.05 PID ανατροφοδοτεί τη σειρά σε 16,00, ψηφιακό τερματικό αναφοράς PID επίλεκτο σε P40.06, καθορισμένο P40.06 (PID που προετοιμάζεται ρύθμιση 0) για να είναι 8,00

Ψηφίο 0 μονάδας: Το PID ανατροφοδοτεί source1 (fdb1)

0: AI1

1: AI2

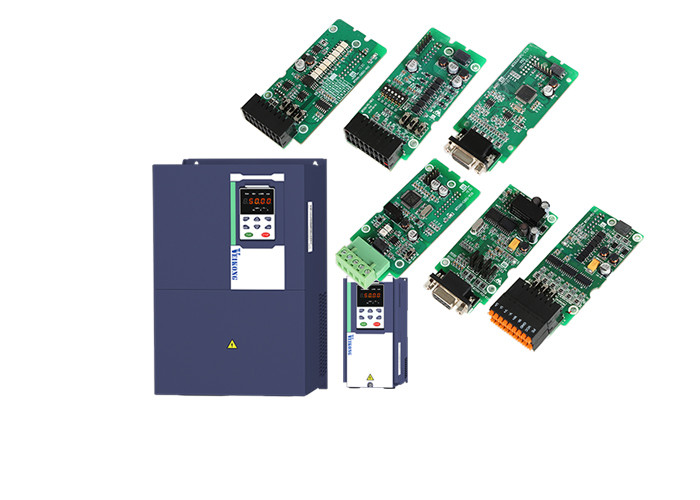

2: AI3 (κάρτα επιλογής)

3: AI4 (κάρτα επιλογής)

4: PLUSE (HDI)

5: Επικοινωνία

6: Εκτιμημένο μηχανή ρεύμα παραγωγής

7: Εκτιμημένη μηχανή συχνότητα παραγωγής

8: Εκτιμημένη μηχανή ροπή παραγωγής

9: Εκτιμημένη μηχανή συχνότητα παραγωγής

Ψηφίο δέκα: Το PID ανατροφοδοτεί source2 (fdb2)

Όπως το ψηφίο της μονάδας

0: Η παραγωγή PID είναι θετική: όταν ανατροφοδοτήστε το σήμα υπερβαίνει την αξία αναφοράς PID, η συχνότητα παραγωγής του αναστροφέα θα μειωθεί για να ισορροπήσει το PID. Παραδείγματος χάριν, ο έλεγχος πίεσης PID κατά τη διάρκεια του wrapup

1: Η παραγωγή PID είναι αρνητική: Όταν ανατροφοδοτήστε το σήμα είναι ισχυρότερο από η αξία αναφοράς PID, η συχνότητα παραγωγής του αναστροφέα θα αυξηθεί για να ισορροπήσει το PID. Παραδείγματος χάριν, ο έλεγχος πίεσης PID κατά τη διάρκεια του wrapdown

Το χαρακτηριστικό παραγωγής PID καθορίζεται από P40.14 και Di terminal 42 τη θετική/αρνητική μετατροπή λειτουργίας PID:

P40.14 = 0 και «42: Τερματικό θετικής/αρνητικής μετατροπής PID το» είναι άκυρο: : Το χαρακτηριστικό παραγωγής PID είναι θετικό

P40.14 = 0 και «42: Τερματικό θετικής/αρνητικής μετατροπής PID το» ισχύει: : Το χαρακτηριστικό παραγωγής PID είναι αρνητικό

P40.14 = 1 και «42: Τερματικό θετικής/αρνητικής μετατροπής PID το» είναι άκυρο: : Το χαρακτηριστικό παραγωγής PID είναι αρνητικό

P40.14 = 1 και «42: Τερματικό θετικής/αρνητικής μετατροπής PID το» ισχύει: : Το χαρακτηριστικό παραγωγής PID είναι θετικό

0.00~10.00

Η λειτουργία εφαρμόζεται στο ανάλογο κέρδος Π της εισαγωγής PID.

Το Π καθορίζει τη δύναμη ολόκληρου του διαγραμμιστή PID. Η παράμετρος 100 σημαίνει ότι όταν ανατροφοδοτεί το όφσετ του PID και η δεδομένη αξία είναι 100%, η σειρά ρύθμισης του PID ρυθμίζει είναι η μέγιστη συχνότητα (αγνοώντας την ακέραια λειτουργία και τη διαφορική λειτουργία).

0.01s~10.00s

Αυτή η παράμετρος καθορίζει ότι η ταχύτητα του adjustor PID για να πραγματοποιήσει την ακέραια ρύθμιση στην απόκλιση του PID ανατροφοδοτεί και αναφορά.

Όταν η απόκλιση του PID ανατροφοδοτεί και η αναφορά είναι 100%, η ακέραια εργασία adjustor συνεχώς μετά από το χρόνο (αγνοώντας την ανάλογη επίδραση και τη διαφορική επίδραση) να επιτευχθεί η μέγιστη συχνότητα (P01.06) ή η μέγιστη τάση (P12.21). Πιό σύντομος ο ακέραιος χρόνος, ισχυρότερος είναι

ρύθμιση

0.000s~10.000s

Αυτή η παράμετρος καθορίζει τη δύναμη της αναλογίας αλλαγής όταν πραγματοποιεί το adjustor PID την ακέραια ρύθμιση στην απόκλιση του PID ανατροφοδοτεί και αναφορά.

Εάν το PID ανατροφοδοτεί τις αλλαγές 100% κατά τη διάρκεια του χρόνου, η ρύθμιση του ακέραιου adjustor (αγνοώντας την ανάλογη επίδραση και τη διαφορική επίδραση) είναι η μέγιστη συχνότητα (P01.06) ή η μέγιστη τάση (P12.21). Περισσότερο ο ακέραιος χρόνος, ισχυρότερος είναι η ρύθμιση.

0.00s (καμία οποιαδήποτε ακέραια επίδραση) ~20.00s

0: καμία μεταστροφή

Μην μεταστρέψτε, να χρησιμοποιήσει KP1, TI1, TD1
1: μεταστροφή μέσω του Di

Διακόπτης από DI terminal

KP1, TI1, TD1 χρησιμοποιείται όταν η Νο 41 λειτουργία DI terminal είναι άκυρη KP2, TI2, TD2 χρησιμοποιείται όταν έγκυρος
2: αυτόματη μεταστροφή βασισμένη στην απόκλιση

Η απόλυτη αξία της εντολής PID και ανατροφοδοτεί την απόκλιση είναι λιγότερο από P40.24, χρησιμοποιώντας KP1, TI1, TD1 η απόλυτη αξία της απόκλισης είναι μεγαλύτερη από P40.25, χρησιμοποιώντας KP2, TI2, παράμετροι TD2 η απόλυτη αξία της απόκλισης είναι μεταξύ P40.24~P40.25, τα δύο σύνολα παραμέτρων είναι γραμμικά.
